自慰一级免费观看,国产在线观看免费DVD视频,欧美日韩高清中文字幕,中文乱伦一区二区三区四区五区片

您當前的位置：網站首頁>重晶石>常用的水泥重晶石碎石重晶石砂

常用的水泥重晶石碎石重晶石砂

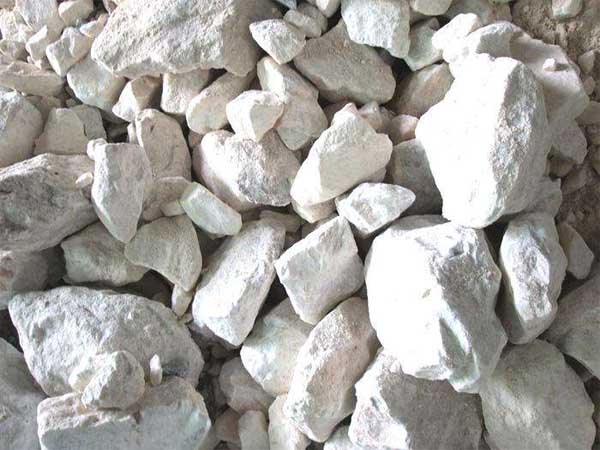

重晶石砂漿是一種容重較大、對X射線有阻隔作用的砂漿，一般要求采用水化熱低的硅酸鹽水泥，通常用的水泥∶重晶石粉∶重晶石砂∶粗砂配合比為1∶0.25∶2.5∶1。重晶石混凝土是一種容重較大，對X射線具有屏蔽能力的混凝土，膠凝材料一般采用水化熱低的硅酸鹽水泥或高鋁水泥、鋇水泥、鍶水泥等特種水泥。硅酸鹽水泥應用最廣。

常用的水泥重晶石碎石重晶石砂∶

水的配合比為1∶4.54∶3.4∶0.5；1∶5.44∶4.46∶0.6；1∶5∶3.8∶0.2三種。

做防射線砂漿及混凝土的重晶石，BaSO4含量應不低于80%，其中含有的石膏、黃鐵礦、硫化物和硫酸鹽等雜質不得超過7%。

常用于道路建設：橡膠和含約10%重晶石的柏油混合物已成功地用于停車場，是一種耐久的鋪路材料。目前，重型道路建設設備的輪胎已部分地填充有重晶石，以增加重量，利于填方地區的夯實。

其它：重晶石和油料調和后涂于布基上制造油布；重晶石粉用來精制煤油；在醫藥工業中做消化道造影劑；還可制農藥、制革、制焰火等。此外，重晶石還用作提取金屬鋇，用作電視和其它真空管的吸氣劑、粘結劑。鋇與其它金屬(鋁、鎂、鉛、鈣）制成合金，用于軸承制造。

隨著優質、單一型重晶石礦日益枯竭，我國目前絕大部分重晶石礦品位低，與其他金屬礦、非金屬礦緊密伴生，直接影響其在工業上的利用價值。作鉆井泥漿用的重晶石加重劑一般細度要求達到-0.056mm以上，密度>4.2g/cm3，品位>95%，可溶性鹽類含量98%，CaO含量<0.36%，且不許含有氧化鎂、鉛等有害成分。不同用途的重晶石對重晶石的純度、白度、雜質含量的要求不同。
